아쿠아솔 코팅
아쿠아솔 코팅
기존 드라이비트/스타코 오염 재도장도 OK!
중고층빌딩 EIFS(외벽단열공법) 마감도 OK!
아쿠아솔 코팅 AquaSol™ Coating
신개념 방수&광촉매 성능의 아크릴계코팅 및 재도장재
| 주성분 | 100%아크릴 폴리머 |
| 기초안료 | 이산화 티타늄 |
| 규격 | 19L(29.5kg)/통 |
| 보관 | 직사광선을 피하여 영상 5℃ 이상 유지하여 보관, 3단 초과 적재 불가 |
| 시공면적 |
1회 도장 100㎡~110㎡/PAIL(바탕면에 따라 시공면적이 다를 수 있으므로 시공전 확인필요) 2회 도장 50㎡~55㎡/PAIL(권장) |
스타코(Stucco) 또는 외벽단열마감(드라이비트)로 마감한 건축물은 시간이 지나면 대기중 오염물질인 스모그(Smog)와 황사 등에 의해서 쉽게 오염되며 오랜시간 방치할 경우 심각한 상황에 이를 수 있습니다. 기존에 완공한 건물이나 신축 스타코&외벽단열공법(EIFS)벽면 위에 신개념 발수광촉매기능의 재도장마감재인 아쿠아솔코팅을 적용하여 오랜기간 벽체를 보존 할 수 있습니다.
-

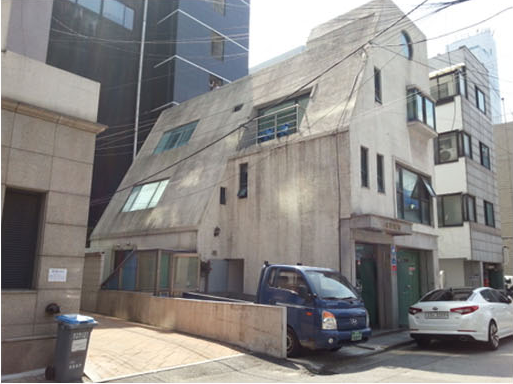

시공사례(시공전) 이미지
-

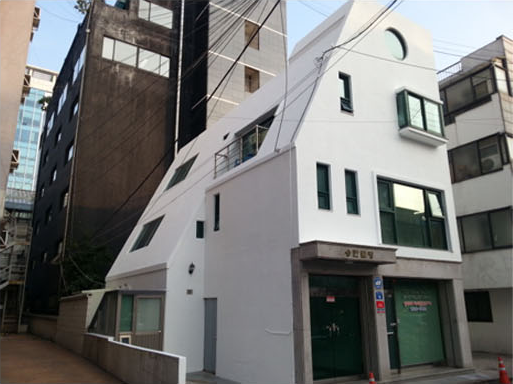

아쿠아솔코팅재도장 시공 후 이미지
| 현장명 | 영등포구 당산동 근생 외벽리모델링공사 |
| 적용자재 | 파렉스아쿠아솔코팅, 파렉스 310 프라이머 |
| 바탕면 | 국내산스타코(드라이비트) 거친마감 |
| 적용색상 | 10400L(스노우 볼) |
| 시공순서 |
1. 기존 바탕면 정리(오염제거, 하자보수) 2. 프라이머 도장(1회) 3. 아쿠아솔코팅 재도장(2회) |
-
발수성 (Self Cleaning Hydrophobic)
- 보다 강화된 발수성
- 빗물로 자연세척능력 - 유자관리 비용 절감
- 강한 외부오염 방지능력
- 외벽 표면의 내곰팡이성, 내조류성(이끼 등)
- 흑먼지 및 얼룩게 강한 표면
-
표면 열 반사성능 (Energy Saving Heat reflective)
- 건축물 외피 표면온도 상승 저하
- 건축물 에너지 절약에 기여
- 장기간 색상유지 및 내변퇴색성 향상
- 외단열 건축물 마감재 색상의 한계 탈피
- 진한 색상도 표면 구현 가능
-
광촉매성능 (Pollution Reducing Photocatalytic)
- 오염물 저감
- 해로운 환경오염물질 제거
- 내변퇴색의 원인이 되는 유기물질 및 무기물질에 강함
좌우로 스크롤 하여 확인하세요.

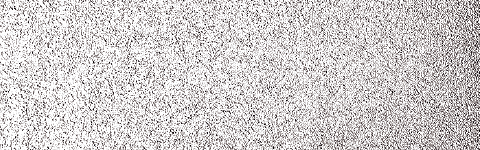

아쿠아솔코팅(시공면적)
| 바탕면종류 | 도장횟수 | 시공면적 | 표면 |
|---|---|---|---|
| 일반도장면 | 2회 도장 | 46㎡~56㎡/pail |  |

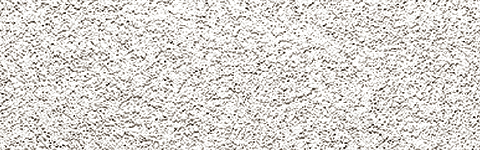

| 스타코 (1mm 입자) |
2회 도장 | 40㎡~45㎡/pail |  |

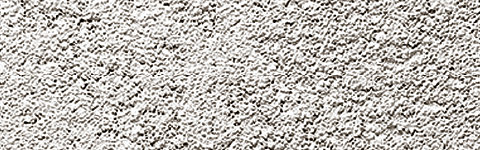

| 스타코 (1.5mm 입자) |
2회 도장 | 35㎡~40㎡/pail |  |
| *주의 : 바탕면 및 시공법에 따라 시공가능면적이 다를 수 있으므로 사전에 확인 필요하므로 시공자 및 본사 담당과 협의하시길 바랍니다. | |||
좌우로 스크롤 하여 확인하세요.
아쿠아솔 시험성적
| 시험항목 | 시험규격 | 시험기준 | 시험결과 |
|---|---|---|---|
| 내마모성 | ASTM D968 | 균열 또는 도막 박리 없을 것(500리터 모래 시험) | Pass (1,000L 모래, 2배강한 조건) |
| 촉진내기후성 | ASTM G153 (formerly ASTM G23) |
2,000시간 노출 후 현미경 5배 확대시 이상 없을 것 | Pass |
| 유연성 (굴곡시험) |
ASTM D522 | 기준 없음 | Pass-15℃ |
| 내동해성 | ASTM E2485 | 10회 반복 시험에 이상 없을 것 | Pass(60회 반복) |
| 내곰팡이성 | MIL 810B Method 508 | 28일간 곰팡이 발생 없을 것 | Pass |
| 내균성 (흰곰팡이) |
ASTM D3273 | 28일간 노출시 곰팡이 발생 없을 것 | Pass(35일) |
| 내긁힘성 | ASTM D2468 | Pass (10,000회 이상 반복) | |
| 투습성 | ASTM D1653 | 결로발생 없을 것, 습기 투과될 것 | 습기투과 |
| 투수성 | ASTM E96 Prodedure B | 결로발생 없을 것, 습기 투과될 것 | 습기투과 |
| 휘발성유기화합물 함량 | EPA Ref. Test Method 24 | 20g/L 이하일 것 | 0.01g/L(KS M ISO 118902-2 시험 값) |
| 내염성 (염무분무) |
B117 | 300시간 시험 노출 후 변화 없을 것 | Pass(900시간) |
| 내수성 | ASTM D2247 | 14일 침수 노출 후 변화 없을 것 | Pass at 28 days |
| 표면연소시험 | ASTM E84 | 화염확산 기준치 25 미만연기발생 기준치 450 미만 | 화염확산 : 0 to 15 연기발생 : 0 to 15Class "A" |
| 먼지부착성 | ASTM D3719 | 61일 외기 노출 전 후 표면 색차값 | Delta E(색차값)=0.85 |
| 태양열반사성능 | ASTM C1549 | 5,000시간 외기 노출 후 변화 없을 것 | 5,000시간 노출 후 열반사 성능 개선됨, 기포 및 갈라짐 없음. |
| 로다민 B 염색시험 | 자외선(UV) 노출 후 로다민 B 색소 연해지는 정도 | 48시간 노출 후 60% 명도값 개선됨 | |
| 내변퇴색성 | ASTM G153 | 5,000시간 노출 후 변화된 색차값 | Delta E(색차값)=1.1탈색 및 변색 없음 |
Self Cleaning Hydrophobic(발수성)
새로운 외단열 마감재 아쿠아솔이 적용된 건물들은 자연 빗물과 함께 지속적으로 외피를 세정할 수 있습니다.
발수성(Hydrophobic)은 방수성을 상위개념으로 물의 침투를 원천적으로 방지하는 성능입니다. 파렉스코리아 아쿠아솔 외단열 마감재는 특수한 발수성능을 발휘합니다. 아쿠아솔이 적용된 건축물의 외피는 자연빗물로 인해 지속적으로 스스로 세척이 되는 셀프크리닝 성능이 있습니다. 물방울이 아쿠아솔 표면에 떨어지면 구슬과 같은 물방우리 표면을 따라 흐르며 대기에 의해 부착된 오염물질을 붙여 함께 흘러내리며 오염을 제거합니다. 발수성능은 또한 곰팡이류와 물이끼류의 서식에 강합니다. 따라서 아쿠아솔은 건축물의 유지관리비를 감소시켜주는 효과가 있습니다.
-

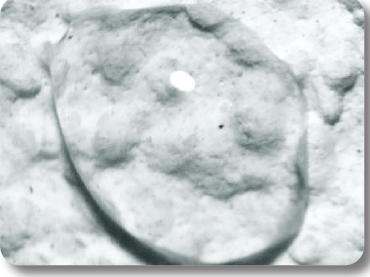

일반 아크릴계 외단열마감재
-

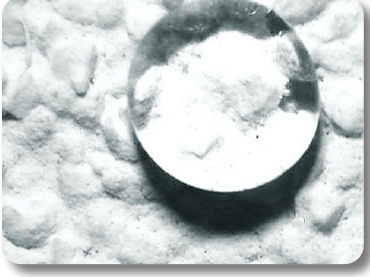

아쿠아솔
* 아쿠아솔은 일반 외단열 마감재에 비해 보다 완벽한 물방울을 형성하여 건축물 외피를 보호하고 깨끗하고 건조한 환경을 제공합니다.

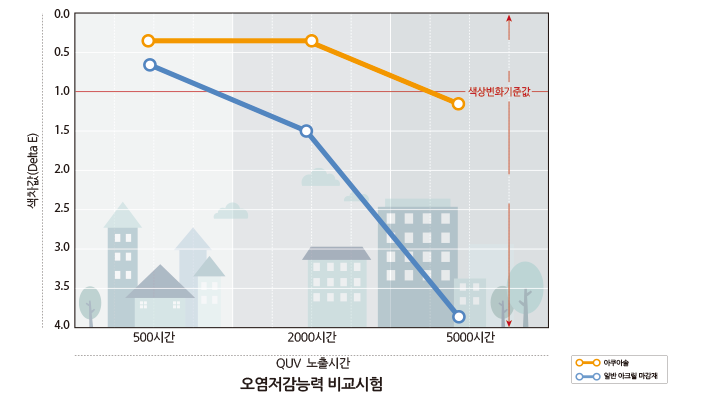

AquaSol™-셀프클리닝 성능시험
- 동일한 조건으로 외기에 노출하여 부착된 먼지로 인해 초기 색상과 변화치를 측정하였다.
- 초기 색상대비 색차값이 4.0에 가까울 수록 먼지(오염물질)이 많이 부착된 것이다.
- 일반 마감재 대비 약 4배에 높은 오염저감 성능이 있음을 알 수 있습니다.
- 이는 오염물질을 지속적으로 스스로 세척하는 "셀프클리닝 효과"를 나타내는 결과이다.
Energy Saving
Heat Reflective(자외선 반사)
특화된 원료와 배합으로 만들어진 "아쿠아솔"은 태양열과 자외선(UV)을 반사하여 건축물의 표면온도 상승을 막아 에너지 절약할 수 있습니다.
건축물 외단열 마감재가 건축물 외피 온도를 시원하게 유지할 수 있다고 상상해 본적이 있습니까?
이제 새롭게 강화된 아쿠아솔이 그것을 가능하게 만들 수 있습니다.
광촉매가 함유된 아쿠아솔이 태양열의 자외선(UV)과 반응하여 태양열이 표면에 닿음과 동시에 46% 이상의 자외선을 반사합니다.
이러한 작용은 건축물 표면온도 상승을 막고 건축물 에너지 소모를 줄입니다.
에너지를 절약 할 수 있는 친환경 마감재 아쿠아솔이 당신의 건축물을 지켜드립니다.
-

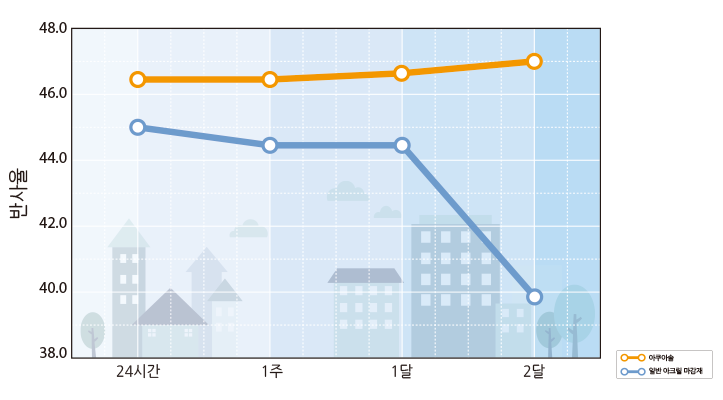

일반아크릴계 마감재
-
아쿠아솔
아쿠아솔은 일반 아크릴계 마감재보다 약 15% 더 자외선(UV)을 반사합니다.
아쿠아솔은 일반 아크릴계 외단열 마감재보다 15% 이상의 자외선을 더 반사합니다.
기존 외단열 마감재들의 색상선택의 한계를 넘어 어떠한 어두운 색상 및 원색도 구현이 가능합니다.
(참조: 일반적으로 미국 외단열시스템의 기준에 따르면 자외선 반사율이 25% 미만인 색상은 외단열마감(EIFS)으로 사용을 규제하고 있습니다. 이는 진한 색상일 수록 자외선 흡수를 많이 하여 표면온도가 높아지므로 내부의 단열재(EPS)의 변형을 초래하여 단열층을 약하게 만들거나 표면 크랙의 주요 원인이 되기 때문입니다.)
Pollution reducing
Photocatalytic(광촉매성능)
광촉매 성능으로 자연적으로 오염제거 성능이 구현됩니다.
아쿠아솔의 오염저감 효과
태양의 자외선(UV) → 아쿠아솔 표면 → 광촉매산화 반응 → 오염물질 제거
광촉매 성능으로 자연적으로 오염제거 성능이 구현됩니다.
광합성 작용이 식물의 성장을 돕는것처럼 광촉매는 자연적인 산화반응을 가속화 합니다.
이런 산화반응은 유기물 또는 무기물 결정체, 특히 스모그(Smog)로 알려진 대기중 오염물질을 분해합니다.
특허 기술인 아쿠아솔은 자연햇빛과 반응하여 외벽 표면의 스모그 결정체를 분해하여 환경 친화적이고 깨끗한 환경을 만듭니다.
광촉매 오염제거 시험
-

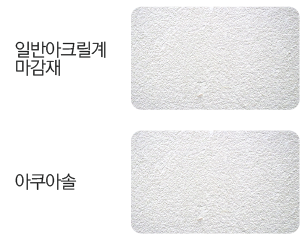

광촉매 시험전
-
-

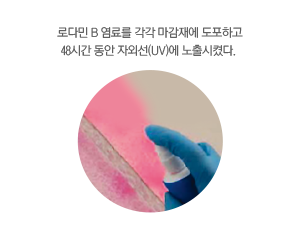

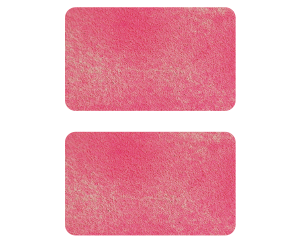

로다인 B 염료 도포 후
-

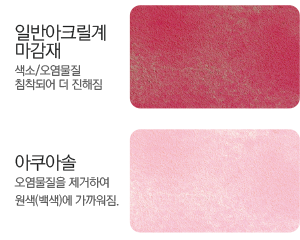

48시간 자외선 노출 후

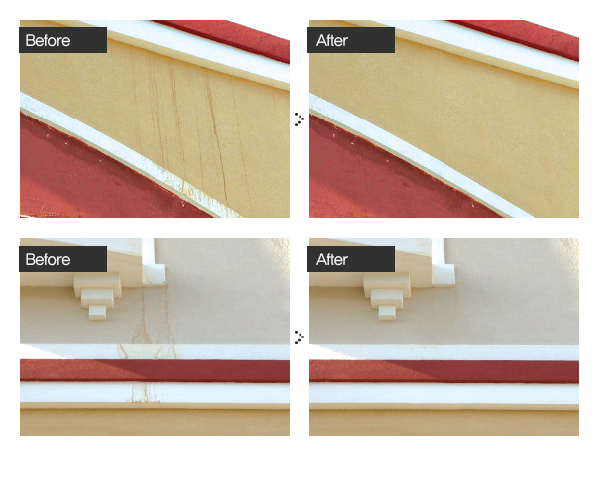

시공사례
* 미국 캘리포니아 주에 위치한 상업건물 외벽을 아쿠아솔로 마감 후 창대석 및 돌출부위로 부터 다량의 얼룩물질의 유입으로 오염됨 → 4일 후 현장 방문 오염 제거됨

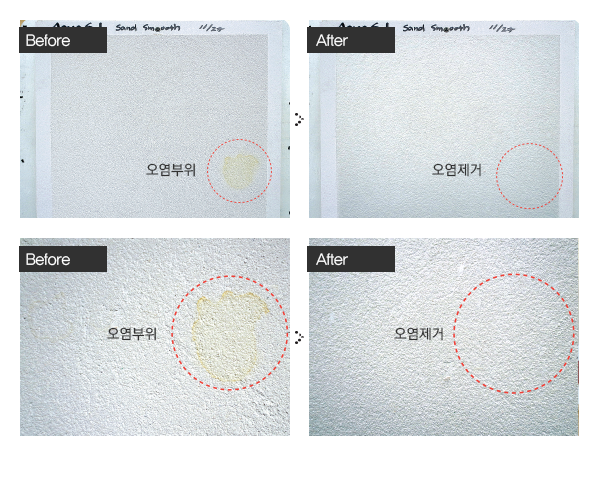

외기노출 시험
- 2012년 11월 27일 표면 오염된 mock-up 샘플 외기 노출
- 2012년 12월 05일 오염제거 확인
